• قاطع تفريز كروي ذو عنق طويل للتجاويف العميقة ومناطق التشغيل الضيقة
• تصميم رأس كروي للخطوط ثلاثية الأبعاد، وملامح القوالب، وتشطيب الأسطح المنحنية
• يوفر تصميم الرقبة الممتدة مساحة إضافية للحامل وقطعة العمل
• يدعم الهيكل المصنوع من الكربيد الصلب عمليات التشغيل الدقيقة والمستقرة
• تتوفر خيارات مخصصة لنصف قطر الكرة، وطول العنق، والطلاء، والأبعاد الكلية

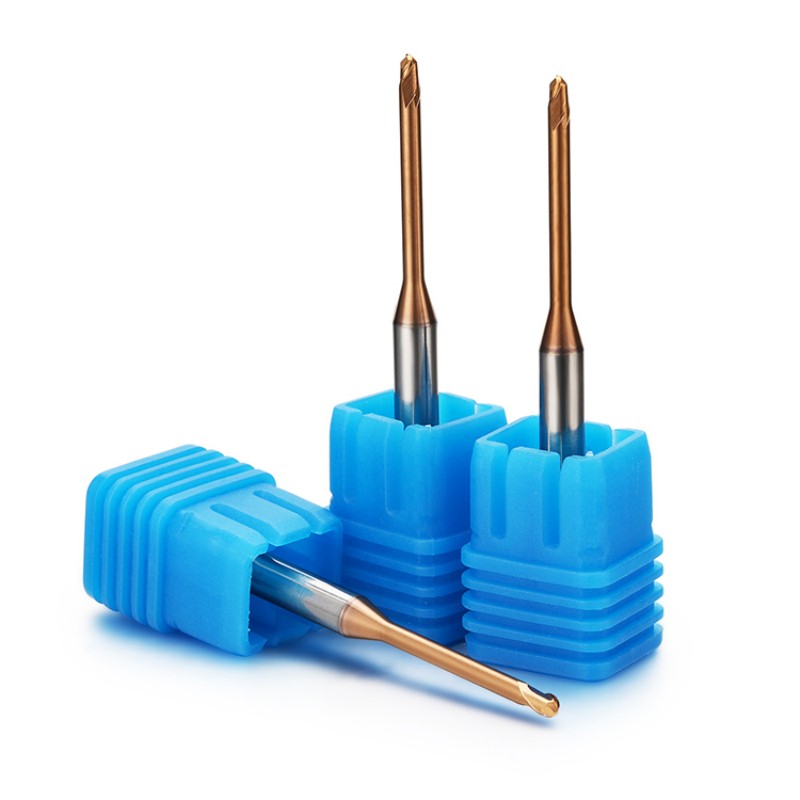

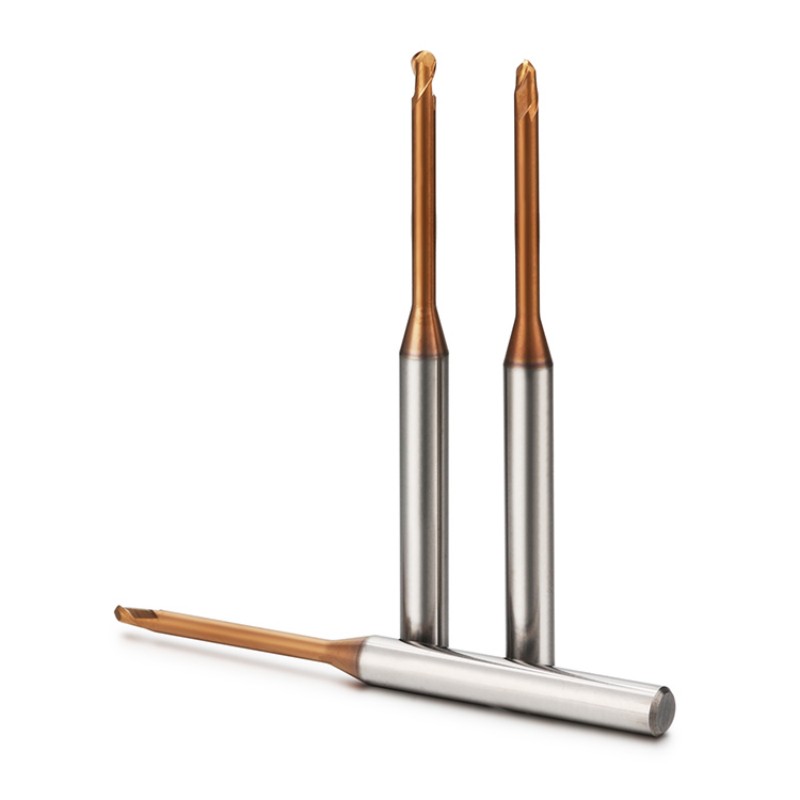

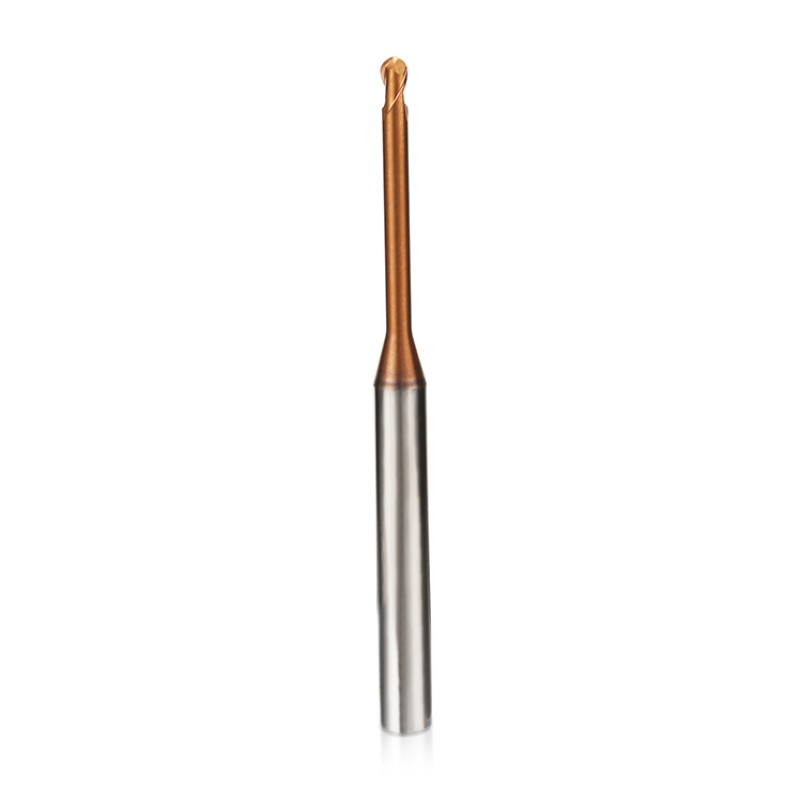

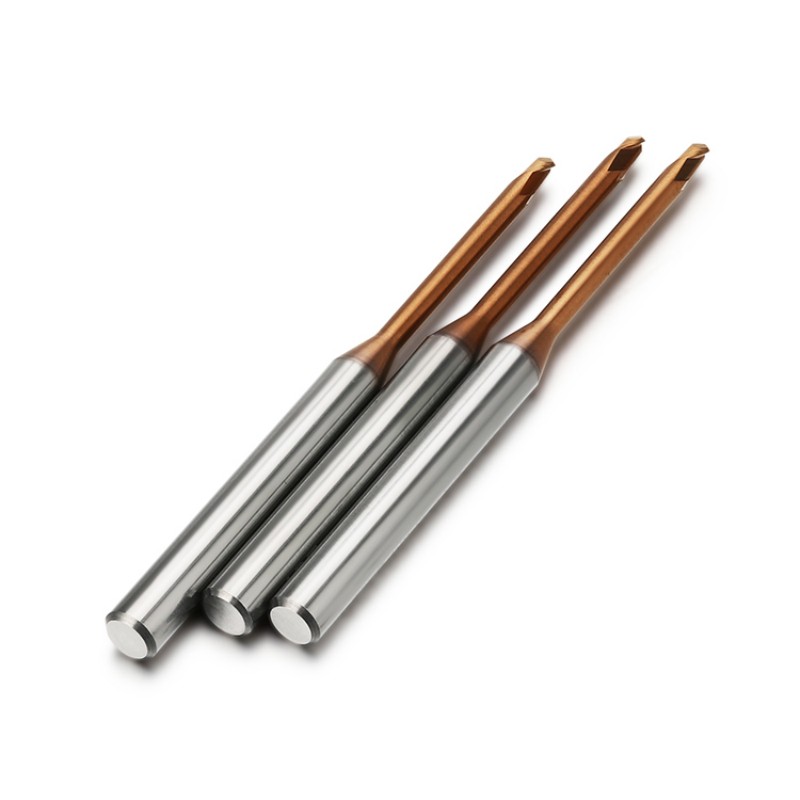

تم تصميم قاطع الطحن الكروي ذو العنق الطويل المصنوع من كربيد صلب من شركة Dohre لتصنيع التجاويف العميقة والمناطق الضيقة ومحيطات القوالب والأسطح المنحنية والميزات ثلاثية الأبعاد حيث لا يمكن لقاطع الطحن الكروي القياسي توفير مدى وصول كافٍ أو خلوص مناسب للحامل.
تجمع هذه الأداة بين طرف قطع كروي الشكل وقسم عنق ممتد ذي شكل مخفض. يدعم تصميم الطرف الكروي القطع المستمر على الأسطح المنحنية وغير المنتظمة، بينما يوفر العنق الطويل مساحة إضافية بين حامل الأداة وجدار قطعة العمل والعناصر المحيطة.
بالمقارنة مع قاطع الطحن ذي الشفرات الطويلة التقليدي، يتميز تصميم العنق الطويل بإمكانية استخدام قسم قطع صغير نسبيًا مع عنق ممتد خلف الشفرات. يساعد هذا في الحفاظ على صلابة قسم القطع مع السماح للأداة بالوصول إلى مناطق تشغيل أعمق أو أكثر ضيقًا.
تُعدّ قواطع الكرات ذات العنق الطويل مناسبةً لتجاويف القوالب العميقة، والملامح التفصيلية، والانتقالات ذات نصف القطر الصغير، والأسطح الغائرة، والخطوط المعقدة، وعمليات التشطيب الدقيقة. وهي مفيدةٌ بشكلٍ خاص عندما يُعيق تداخل حامل الأدوات استخدام قاطع الكرات القياسي.
توفر شركة دوهر أحجامًا قياسية مختارة وقواطع كروية طويلة العنق مصممة حسب الطلب. ويمكن تعديل نصف قطر الكرة، وقطر القطع، وطول قناة القطع، وقطر العنق، وطول العنق، وقطر الساق، والطول الكلي، والطلاء، ونوع الكربيد، وهندسة حافة القطع وفقًا لمادة قطعة العمل ومتطلبات التشغيل.
| معامل | الخيار المتاح |
|---|---|
| أداة المواد | كربيد الصلبة |
| هندسة القطع | الأنف الكروي |
| نوع الرقبة | رقبة طويلة / رقبة قصيرة |
| خيارات الفلوت | خيارات الفلوت القياسية والمخصصة |
| تتبيلة | يتم الاختيار وفقًا لمادة قطعة العمل |
| توفر الحجم | أحجام قياسية مختارة وأبعاد مخصصة |

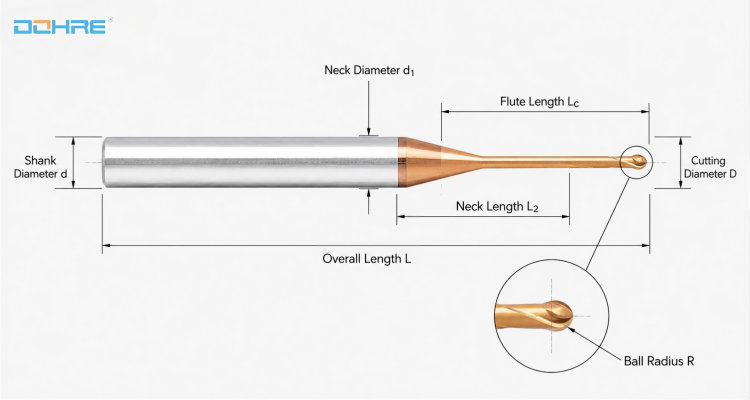

دعم الأبعاد المخصصة
تتوفر أقطار القطع المخصصة، ونصف قطر الكرة، وطول الشفرات، وقطر العنق، وطول العنق، وقطر الساق، والطول الإجمالي، والطلاء، وعدد الشفرات، والهندسة الخاصة بالتطبيق وفقًا لرسومات العميل ومتطلبات التشغيل الآلي.
تم تصميم قواطع الطحن ذات الرأس الكروي ذات العنق الطويل من شركة Dohre وفقًا للمدى، والخلوص، ودقة المظهر الجانبي، واستقرار القطع، وصلابة الأداة المطلوبة في عمليات التشغيل ذات التجاويف العميقة والمناطق المقيدة.

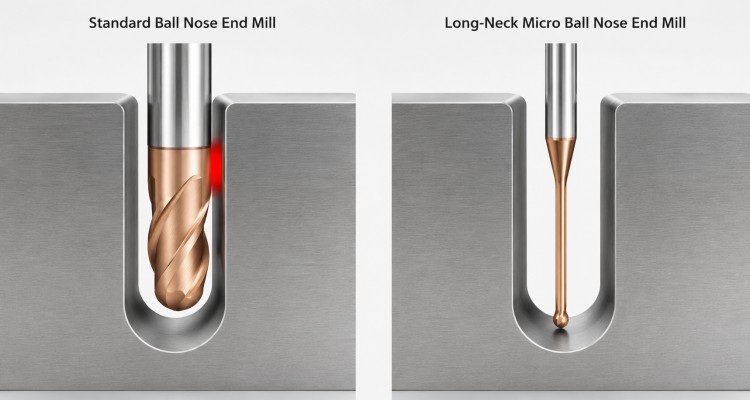

يُوفر الجزء ذو العنق المُصغّر مساحةً إضافيةً بين الأداة وحاملها وجدار قطعة العمل والأجزاء المحيطة بها. وهذا يسمح لحافة القطع بالوصول إلى الأسطح الغائرة والتجاويف العميقة حيث قد يتسبب قاطع القطع الكروي القياسي في حدوث تداخل.

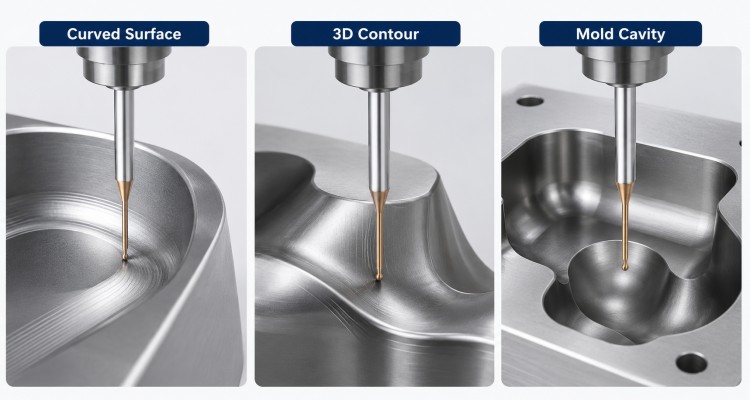

يُعدّ طرف القطع نصف الكروي مناسبًا للأسطح المنحنية، وقوالب التشكيل، والخطوط الحرة، والانتقالات ذات نصف القطر الصغير، والتشطيب ثلاثي الأبعاد. ويساعد التلامس المستمر أثناء القطع على إنتاج انتقالات أكثر سلاسة عبر زوايا الأسطح المتغيرة.
لا تتطلب أداة ذات رقبة طويلة شحذ كامل طول رقبتها كقناة قطع. يمكن لجزء قطع قصير نسبيًا أن يساعد في الحفاظ على الصلابة وتقليل انحراف حافة القطع، بينما توفر الرقبة الممتدة مدى التشغيل المطلوب.
يمكن اختيار قطر عنق أداة القطع وفقًا لفتحة التجويف، وزاوية الجدار، وعمق التشغيل، والمسافة المطلوبة. وتساعد العلاقة المناسبة بين قطر عنق أداة القطع وقطر القطع على تقليل تداخل قطعة العمل مع الحفاظ على قوة كافية للأداة.

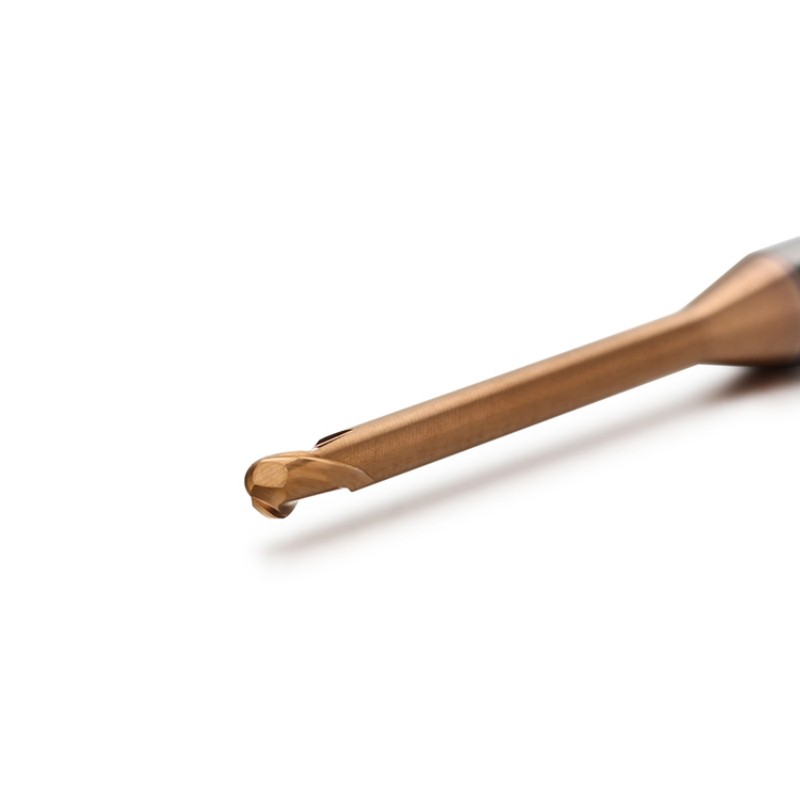

يتم صقل نصف قطر الكرة وشكل الانتقال بدقة عالية لضمان ثبات ودقة المحيط. ويساعد الشكل الهندسي المتناسق للكرة على تقليل تباين الشكل أثناء تشطيب القالب، وتشكيل الأسطح المجوفة، وعمليات الإنتاج المتكررة.
يمكن اختيار درجة الكربيد والطلاء وتجهيز حافة القطع وشكل قناة القطع وفقًا لمادة قطعة العمل. ويمكن تطوير تكوينات مختلفة للفولاذ، وفولاذ القوالب، والفولاذ المقاوم للصدأ، والألومنيوم، وسبائك النحاس، والجرافيت، والفولاذ المقوى، وغيرها من مواد التشغيل الدقيق.
يمكن تصميم أبعاد الأدوات وفقًا لعمق التجويف، وشكل الجدار، والحد الأدنى للفتحة، والمدى المطلوب، ومستوى تشطيب السطح المستهدف، وحالة الماكينة. تتوفر قواطع كروية طويلة العنق مصممة وفقًا للرسومات الهندسية، بالإضافة إلى خدمات التصنيع حسب الطلب (OEM).
تعتبر قواطع الكرات ذات العنق الطويل المصنوعة من الكربيد الصلب مناسبة لمناطق التشغيل العميقة والمحدودة التي تحتوي على أسطح منحنية، وخطوط محيطية ثلاثية الأبعاد، وملامح القوالب، والميزات المجوفة، والانتقالات ذات نصف القطر الصغير.
• تجاويف القوالب العميقة والأسطح الغائرة
• فتحات ضيقة ومناطق تشغيل محدودة
• خطوط محيطية ثلاثية الأبعاد وملامح حرة الشكل
• جدران جانبية منحنية وأسطح انتقالية مقوسة
• تفاصيل القالب ذات نصف القطر الصغير
• تشطيب محيط الجيب العميق
• تشكيل شكل القطب الكهربائي والقطع الداخلية
• عمليات التشطيب الجزئي والتشطيب الدقيق
| منطقة التطبيق | ميزات نموذجية |
|---|---|
| قوالب وقوالب | تجاويف عميقة، وحشوات قوالب، وملامح منحنية، وأسطح غائرة، ومناطق انتقالية مفصلة |
| أقطاب الجرافيت | تجاويف أقطاب كهربائية عميقة، وخطوط محيطية ضيقة مجوفة، وملامح ثلاثية الأبعاد معقدة مع تكوين أداة مناسب |
| قوالب السيارات | أسطح القوالب العميقة، والخطوط الداخلية، والملامح الحرة، ومناطق التشطيب المحدودة |
| مكونات الطيران | ميزات منحنية غائرة، وجيوب عميقة، وخطوط معقدة، وأسطح دقيقة يصعب الوصول إليها |
| الأجزاء الطبية والدقيقة | تجاويف صغيرة عميقة، وميزات أدوات منحنية، ومكونات مصغرة، ومناطق محيطية محدودة |
| مكونات الدقة المخصصة | ملامح غائرة عميقة، ومناطق وصول ضيقة، وخصائص النموذج الأولي، ومتطلبات التشغيل الآلي الخاصة بالرسم |

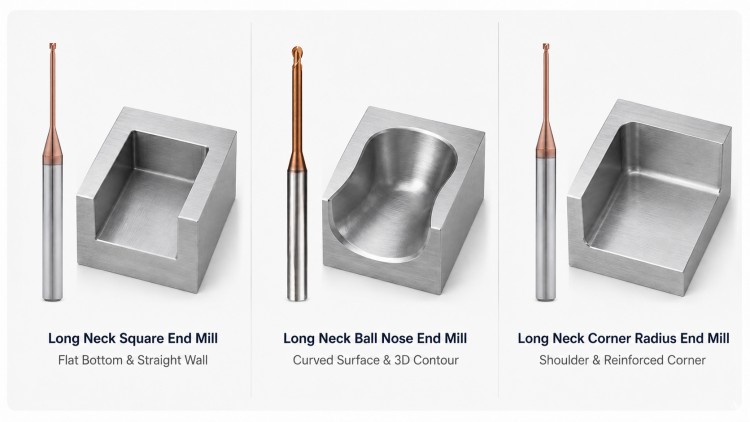

اختر قاطع تفريز كروي ذو رقبة طويلة للأسطح المنحنية، والخطوط ثلاثية الأبعاد العميقة، وتجاويف القوالب، وانتقالات الأقواس، والتشطيب الحر.
اختر قاطع تفريز ذو رقبة طويلة ونهاية مسطحة عندما تتطلب ميزة التشغيل قاعًا مسطحًا، أو جدارًا جانبيًا مستقيمًا، أو أخدودًا عميقًا ضيقًا، أو انتقالًا واضحًا من القاع إلى الجدار.
اختر قاطع تفريز ذو نصف قطر زاوية طويل للجدران الجانبية العميقة، والأكتاف، والدرجات، والتشكيلات حيث تكون هناك حاجة إلى قوة زاوية إضافية وحماية للحواف.
يجب ألا يتجاوز طول عنق الأداة الحد الأدنى اللازم لتوفير مساحة كافية لقطعة العمل. يؤدي طول العنق الزائد إلى زيادة انحراف الأداة واهتزازها، لذا يُنصح عمومًا باستخدام أقصر طول ممكن للعنق.
تتطلب قواطع القطع الكروية ذات العنق الطويل تحكمًا دقيقًا في نصف قطر الكرة، وقطر القطع، وقطر العنق، وطول العنق، وتناظر الأخاديد، والانحراف القطري، والانتقال بين قسم القطع والعنق المخفّض. تجمع شركة دوهر بين الطحن الدقيق باستخدام الحاسوب، والقياس البصري، والفحص عالي التكبير لضمان جودة إنتاج مستقرة.
تُصنع قواطع التفريز الكروية ذات العنق الطويل باستخدام معدات الطحن CNC خماسية المحاور من شركة والتر الألمانية. يضمن الطحن الدقيق تحكمًا دقيقًا في هندسة الكرة، وشكل قناة التفريز، وأبعاد العنق، وشكل حافة القطع، وتناظر الأداة.
يتم صقل نصف قطر الكرة، وانتقال الكرة إلى الأخاديد، وشكلها الجانبي بدقة عالية لضمان ثبات ودقة المحيط ثلاثي الأبعاد. ويساعد ثبات شكل الكرة على تقليل التباين أثناء عمليات تشطيب القالب وعمليات التشغيل المتكررة.
يتم التحكم في قطر عنق القطع المخفّض وطوله وفقًا لمواصفات الأداة. وتُعدّ أبعاد العنق الثابتة مهمة لتحقيق الخلوص المطلوب مع قطعة العمل مع الحفاظ على قوة كافية للأداة.
تُستخدم معدات القياس Walter HELICHECK PLUS لفحص شكل الكرة، وقطر القطع، وهندسة الأخاديد، وأبعاد العنق، وغيرها من الخصائص المهمة. يدعم القياس البصري هندسة قابلة للتكرار وإنتاج دفعات مستقر.
يُستخدم الفحص عالي التكبير للتحقق من حالة رأس الكرة، والتشققات الظاهرة على الحواف، وعلامات التجليخ، ومظهر الطلاء، وعيوب السطح. يمكن أن تؤثر عيوب حافة القطع الصغيرة بشكل كبير على عمر الأداة وجودة الشكل أثناء عمليات التشغيل العميق.
تساهم أبعاد ساق الأداة الثابتة، وتناظر الأخاديد، والتحكم في هندسة عنق الأداة، وعمليات الطحن المتسقة في تقليل التباين بين الأدوات الفردية ودفعات الإنتاج. كما يعتمد أداء التشغيل النهائي على حالة المغزل، ودقة حامل الأداة، وبروز الأداة، ومعايير القطع.
تدعم شركة دوهر الأدوات القياسية المختارة، وقواطع الطحن الكروية ذات العنق الطويل المصممة حسب الطلب بناءً على الرسومات، وإنتاج العينات، وطلبات تصنيع المعدات الأصلية، ومتطلبات العلامات التجارية الخاصة، وتوفير كميات ثابتة للعملاء الصناعيين.
تُستخدم قاطعة نهاية كروية ذات رقبة طويلة للتجاويف العميقة، والأسطح المنحنية الغائرة، والخطوط ثلاثية الأبعاد، وملامح القوالب، وانتقالات القوس، ومناطق التشغيل المحدودة حيث يلزم وجود خلوص إضافي للأداة.
تتميز قاطعة التفريز ذات العنق الطويل بقسم عنق ممتد ومُصغّر خلف طول قطع صغير نسبيًا. أما قاطعة التفريز ذات الأخاديد الطويلة، فتتميز بأخاديد قطع تمتد على طول جزء أكبر من الأداة. يوفر تصميم العنق الطويل خلوصًا كافيًا دون الحاجة إلى أن يعمل كامل طول القطع كحافة قاطعة.
تُستخدم هذه المصطلحات غالبًا لوصف أدوات القطع الكروية ذات المدى الطويل. يُعدّ مصطلح "قاطع القطع الكروي ذو العنق الطويل" الاسم الأكثر شيوعًا للمنتجات الاحترافية، بينما يصف مصطلح "قاطع القطع الكروي ذو الأخدود العميق" تطبيقات التشغيل العميق أو المحدود المقصودة.
اختر أقصر طول لعنق الأداة يوفر مساحة كافية بين قطعة العمل وحامل الأداة. فالطول الزائد لعنق الأداة يقلل من صلابتها وقد يزيد من الاهتزاز والانحراف وظهور علامات على السطح، بالإضافة إلى خطر كسر الأداة.
يجب أن يوفر قطر عنق أداة القطع خلوصًا كافيًا لفتحة التجويف وشكل الجدار مع الحفاظ على قوة الأداة. يوفر العنق الأصغر خلوصًا أكبر ولكنه يقلل من الصلابة، لذا يجب اختيار الأبعاد وفقًا لشكل قطعة العمل الفعلية.
يمكن تصميم قواطع كروية طويلة العنق للفولاذ، وفولاذ القوالب، والفولاذ المقاوم للصدأ، والألومنيوم، وسبائك النحاس، والجرافيت، والفولاذ المقوى، وغيرها من مواد التشغيل الدقيق. يجب اختيار درجة الكربيد، والطلاء، وشكل قناة القطع، ومعايير القطع وفقًا لمادة قطعة العمل.
تكون الأدوات ذات المدى الممتد أكثر حساسية للانحراف والاهتزاز. وتشمل الأسباب الشائعة طول العنق المفرط، وبروز الأداة المفرط، والتداخل القطري العالي، ومسارات الأدوات غير المستقرة، وانحراف حامل الأداة، وتراكم الرقائق، ومعايير القطع غير المناسبة.
• استخدم أقصر طول ممكن للرقبة
• حافظ على بروز الأداة قصيرًا قدر الإمكان
• استخدم حامل أدوات عالي الدقة ذو انحراف منخفض
• تقليل التداخل الشعاعي وعمق القطع
• استخدم مسارات أدوات ذات تدرج ثابت أو دخول تدريجي
• الحفاظ على فعالية إزالة الرقائق أو الغبار
نعم. يمكن لشركة Dohre تخصيص قطر القطع، ونصف قطر الكرة، وطول الشفرات، وقطر العنق، وطول العنق، وقطر الساق، والطول الإجمالي، وعدد الشفرات، ودرجة الكربيد، والطلاء، وهندسة حافة القطع الخاصة بالتطبيق.
يرجى تقديم قطر القطع المطلوب أو نصف قطر الكرة، وطول المجرى، وقطر العنق، وطول العنق، وقطر الساق، والطول الإجمالي، ومادة قطعة العمل، وعمق التجويف، والحد الأدنى للفتحة، والكمية المطلوبة، وتفضيل الطلاء، وأي معلومات متاحة عن الرسم أو العينة.
هل تحتاج إلى قواطع كروية طويلة العنق لتصنيع التجاويف العميقة؟
اتصل بنا للحصول على قواطع كروية طويلة العنق مصممة حسب الطلب، وأدوات عينة، وإنتاج المعدات الأصلية، وإمدادات دفعات مستقرة.
