1. مناسب للتشطيب شبه النهائي والتشطيب النهائي للفولاذ المقسى 60-68HRC
2. دقة قطر مطحنة النهاية HEX حوالي ±3 ميكرومتر.
3. مسحوق كربيد فائق النعومة مستورد بحجم حبيبات 0.4 ميكرومتر، 9% كوبالت
4. طلاء DR3 (لون برونزي)
5. قطر قلب كبير يصل إلى 68%
6. زاوية ميل سالبة من 0° إلى -5°، زاوية حلزونية 35°
تم تطوير قواطع الطحن ذات الرأس الكروي سداسي الشكل خصيصًا لتشغيل الفولاذ المقوى من من HRC60 إلى HRC68تم تصميمها من أجل التشكيل ثلاثي الأبعاد، وتشكيل الأسطح المنحنية، وتشطيب تجويف القالب، والتشطيب الدقيق لمكونات القوالب عالية الصلابة.
بالمقارنة مع قواطع القطع الكروية ذات الأغراض العامة، توفر سلسلة HEX دعمًا أقوى للحافة، ومقاومة أفضل للتآكل، وأداء قطع أكثر استقرارًا في عمليات التشغيل عالية الصلابة. يساهم كل من ركيزة الكربيد فائقة النعومة، وطلاء DR3 عالي المقاومة للتآكل، والطحن الدقيق بزاوية R، وهندسة القطع السالبة في تحسين عمر الأداة، وجودة السطح، ودقة الأبعاد.
تُعد هذه الأداة مناسبة بشكل خاص لتشطيب وتشطيب جزئي لأنواع الفولاذ الصلب المستخدم في القوالب، مثل: H13، 718H، NAK80، S136ومواد القوالب المماثلة عالية الصلابة.
قائمة المقاسات القياسية
| المواصفات الخاصه | R | فلوت ل | عرقوب | الإجمالي ل |
| R0.5X2XD3X50L | RX450 | 2 | 3 | 50 |
| R1.0X4XD3X50L | R1 | 4 | 3 | 50 |
| ر0.50×2×عمق4×50 | RX450 | 2 | 4 | 50 |
| ر0.50×2×عمق6×50 | RX450 | 2 | 6 | 50 |
| ر0.75×3×عمق4×50 | RX450 | 3 | 4 | 50 |
| ر0.75×3×عمق6×50 | RX450 | 3 | 6 | 50 |
| ر1.00×4×عمق4×50 | R1 | 4 | 4 | 50 |
| ر1.00×4×عمق6×50 | R1 | 4 | 6 | 50 |
| ر1.25×5×عمق4×50 | RX450 | 5 | 4 | 50 |
| ر1.25×5×عمق6×50 | RX450 | 5 | 6 | 50 |
| ر1.50×6×3×50 | RX450 | 6 | 3 | 50 |
| ر1.50×6×عمق4×50 | RX450 | 6 | 4 | 50 |
| ر1.50×6×عمق6×50 | RX450 | 6 | 6 | 50 |
| ر1.75×7×عمق4×50 | RX450 | 7 | 4 | 50 |
| ر1.75×7×عمق6×50 | RX450 | 7 | 6 | 50 |
| ر2.00×8×عمق4×50 | RX450 | 8 | 4 | 50 |
| ر2.00×8×عمق6×50 | RX450 | 8 | 6 | 50 |
| ر2.25×9×عمق6×50 | RX450 | 9 | 6 | 50 |
| ر2.50×10×5×50 | RX450 | 10 | 5 | 50 |
| ر2.50×10×6×50 | RX450 | 10 | 6 | 50 |
| ر2.50×10×6×60 | RX450 | 10 | 6 | 60 |
| ر2.75×11×عمق6×50 | RX450 | 11 | 6 | 50 |
| ر2.50×10×عمق6×50 | RX450 | 10 | 6 | 50 |
| ر3.00×12×عمق6×50 | RX450 | 12 | 6 | 50 |
| ر3.25×13×عمق8×60 | RX450 | 13 | 8 | 60 |
| ر3.50×14×عمق8×60 | RX450 | 14 | 8 | 60 |
| ر3.50×14×عمق7×60 | RX450 | 14 | 7 | 60 |
| ر3.75×15×عمق8×60 | RX450 | 15 | 8 | 60 |
| ر4.00×16×عمق8×60 | RX450 | 16 | 8 | 60 |
| ر4.50×18×عمق10×75 | RX450 | 18 | 10 | 75 |
| ر5.00×20×عمق10×75 | RX450 | 20 | 10 | 75 |
| ر6.00×24×عمق12×75 | RX450 | 24 | 12 | 75 |
| ر7.00×40×عمق14×100 | RX450 | 40 | 14 | 100 |
| ر8.00×40×عمق16×100 | RX450 | 40 | 16 | 100 |
| ر8.00×30×عمق16×100 | RX450 | 30 | 16 | 100 |
| ر9.00×40×عمق18×100 | RX450 | 40 | 18 | 100 |
| ر10.0×40×عمق20×100 | RX450 | 40 | 20 | 100 |
| ر12.5×40×عمق25×100 | RX450 | 40 | 25 | 100 |
تتوفر قواطع الطحن الكروية من سلسلة Dohre HEX في مجموعة واسعة من الأحجام القياسية، تغطي نصف قطر الكرة من R0.5 إلى R12.5قطر القطع من 2 مم إلى 40 ممقطر الساق من 3 مم إلى 25 مم، وطول إجمالي يصل إلى سماكة 100 ملم.
تتيح هذه المجموعة الكاملة من الأحجام للفنيين اختيار الأداة المناسبة لكليهما تفاصيل القوالب الصغيرة عالية الدقة وتشطيب التجويف الكبيرتُعد الأدوات ذات نصف القطر الأصغر، مثل R0.5–R2، مثاليةً لتشكيل الخطوط الدقيقة والتفاصيل، بينما الأحجام الأكبر تصل إلى RX450 توفير كفاءة واستقرار أعلى في عمليات تشطيب الأسطح الكبيرة والتجاويف.

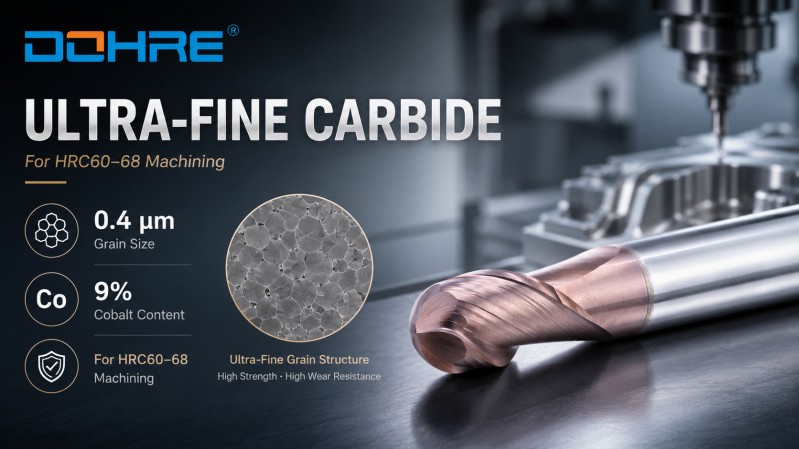

تُصنع قواطع دوهر ذات الرأس الكروي سداسي الشكل من كربيد فائق النعومة بمتوسط حجم حبيبات يبلغ شنومك μm و نسبة الكوبالت 9%.
توفر هذه الركيزة الكربيدية ما يلي:
•صلابة عالية لتشغيل الفولاذ المقوى من من HRC60 إلى HRC68
•مقاومة ممتازة للتآكل لتشطيبات طويلة الأمد
•متانة جيدة وقوة حافة عالية للحد من التكسر الدقيق
•أداء قطع مستقر في عمليات التشطيب المستمرة
بالمقارنة مع الكربيد التقليدي، توفر الركيزة ذات الحبيبات فائقة الدقة مقاومة أفضل للتآكل مع الحفاظ على مستوى كافٍ من الصلابة. المتانة، مما يجعلها مناسبة بشكل خاص لفولاذ القوالب عالي الصلابة.

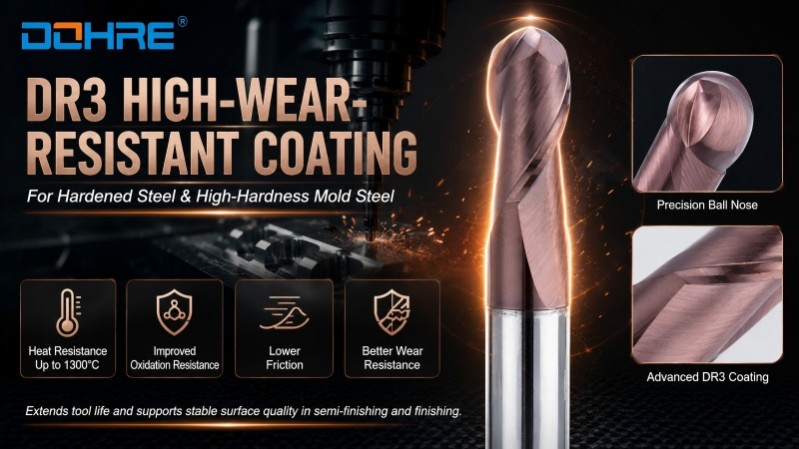

تستخدم أداة القطع طلاء DR3 عالي المقاومة للتآكل، تم تطويرها خصيصاً لتصنيع الفولاذ المقوى وفولاذ القوالب عالي الصلابة.
تشمل مزايا الطلاء ما يلي:
•مقاومة للحرارة تصل إلى 1300 درجة مئوية
•مقاومة محسّنة للأكسدة في درجات حرارة القطع العالية
•تقليل الاحتكاك لتقليل حرارة القطع ودعم إخراج الرقائق بسلاسة أكبر
•مقاومة أفضل للتآكل في تطبيقات التشطيب الجزئي والنهائي
يساعد هذا الطلاء على إطالة عمر الأداة والحفاظ على جودة سطح متسقة عند تشغيل الفولاذ المقوى بسرعات دوران عالية.

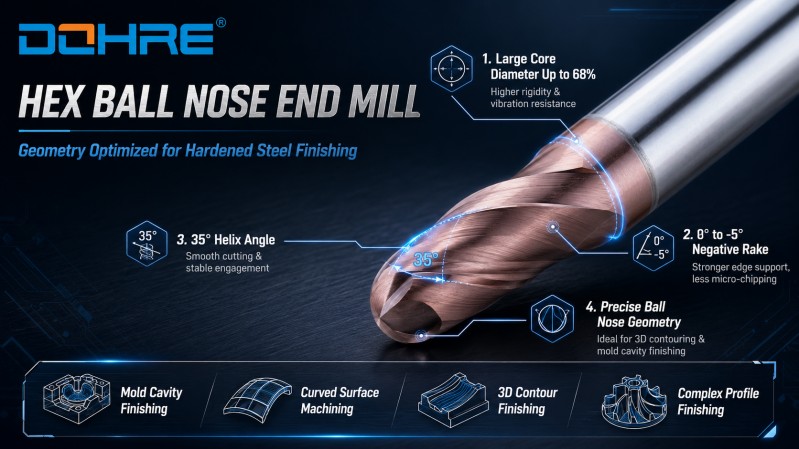

تعتمد قواطع الطحن ذات الرأس الكروي سداسي الشكل من شركة دوهر تصميمًا هندسيًا معززًا للتشطيب الدقيق للفولاذ المقوى.
تتضمن ميزات التصميم الرئيسية ما يلي:
•تصميم بقطر قلب كبير يصل إلى 68% لتحسين الصلابة ومقاومة الاهتزاز
•زاوية ميل سالبة من 0° إلى -5° للحصول على دعم أقوى للحواف وتقليل التلف الناتج عن الرقائق الدقيقة
•زاوية حلزونية 35 درجة لضمان عملية قطع سلسة وتثبيت ثابت للأداة
•هندسة دقيقة لرأس كروي لتشكيل ثلاثي الأبعاد وتشطيب تجويف القالب

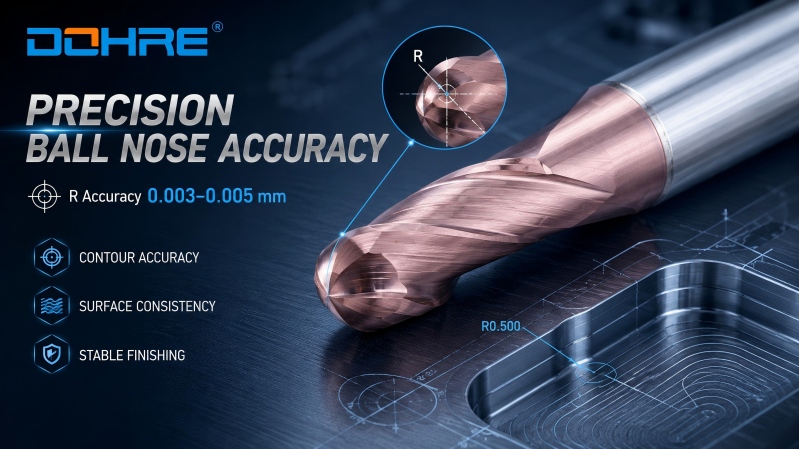

بالنسبة لأدوات HEX ذات الرأس الكروي، يمكن التحكم في دقة طحن الزاوية R ضمن 0.003 – 0.005 مم.
هذا يساعد على التحسين:
•دقة المحيط
•اتساق السطح
•جودة تشطيب تجويف القالب
•استقرار الأبعاد أثناء التشغيل الدقيق
تُعد هندسة رأس الكرة الدقيقة مهمة بشكل خاص لتشطيب القوالب الصلبة، حيث تؤثر انتقالات السطح ودقة المظهر الجانبي بشكل مباشر على نتيجة التشغيل النهائية.
تُعدّ قواطع الطحن ذات الرأس الكروي سداسي الشكل من شركة دوهر مناسبة لتشغيل المواد عالية الصلابة من من HRC60 إلى HRC68، بما في ذلك:
• H13
• 718H
• NAK80
• S136
• أنواع أخرى من الفولاذ المقوى المستخدم في صناعة القوالب والأسطمبات
تستخدم على نطاق واسع في:

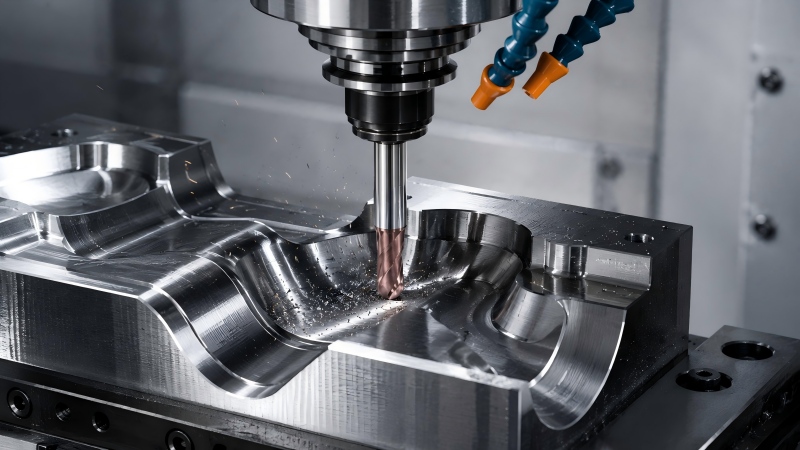

• تشطيب تجويف القالب
• التصنيع السطحي ثلاثي الأبعاد
• تشطيب الأسطح المنحنية
• تشطيبات معقدة للخطوط والملامح
• تصنيع القوالب والأسطمبات عالية الدقة
دليل التطبيق الموصى به
| مهمة التصنيع | لماذا يناسب قاطع الطحن ذو الرأس الكروي السداسي؟ |
|---|---|
| الطحن ثلاثي الأبعاد للمحيط | يدعم تصميم مقدمة الكرة انتقالات الأسطح المنحنية بسلاسة |
| تشطيب تجويف القالب | تحسين دقة الطحن بزاوية R |
| تشغيل الأسطح المنحنية | يساعد القطع الثابت على تحسين تجانس السطح |
| تشطيب عالي الصلابة | يعمل طلاء DR3 على تحسين مقاومة التآكل في درجات حرارة القطع العالية |
| التشطيب الجزئي لمكونات القالب | يقلل الدعم القوي للحواف من خطر التكسر الدقيق |
| تصنيع القوالب بدقة | يساهم التحكم الدقيق في زاوية R في تحسين دقة الأبعاد |
نظرة عامة على نطاق المقاسات
| العناصر | النطاق / الملاحظات |
|---|---|
| نوع الأداة | مطحنة نهاية الكرة الأنف |
| مدى الصلابة | HRC60–68 |
| مادة الشغل | الفولاذ المقوى، فولاذ القوالب عالي الصلابة |
| المواد النموذجية | H13، 718H، NAK80، S136 وأنواع مماثلة من فولاذ القوالب |
| تطبيق | التشطيبات الجزئية، والتشطيبات النهائية، والتشكيل ثلاثي الأبعاد |
| خدمة مخصصة | القطر، طول الفلوت، الطول الإجمالي، حجم R، الساق، الطلاء، والهندسة الخاصة |
يمكن إدراج الأبعاد التفصيلية في جدول المواصفات وفقًا للنماذج القياسية والمخصصة.
تركز شركة Dohre CNC على الطحن الدقيق، وتناسق الحواف، والفحص الصارم لأدوات التشغيل عالية الصلابة. تُصنع قواطع الطحن الكروية من سلسلة HEX وفقًا لعمليات تصنيع مضبوطة لضمان ثبات هندسة الأداة وجودة الدفعات الموثوقة.

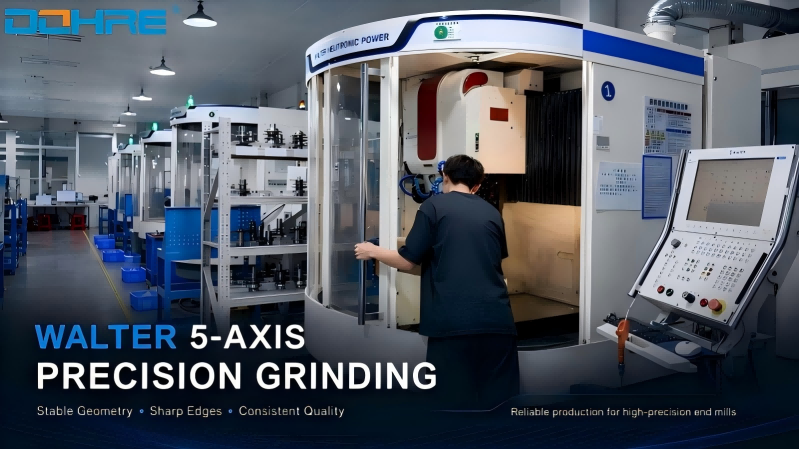

يتم إنتاج قواطع الطحن ذات الرأس الكروي سداسي الشكل باستخدام آلات طحن ألمانية من نوع والتر ذات 5 محاور عالية الدقة. يساعد هذا في الحفاظ على هندسة دقيقة للأخاديد، وحواف قطع حادة، وتناسق أبعاد مستقر، مما يجعل القطع أكثر سلاسة واستقرارًا في تشغيل الفولاذ المقوى.
بالنسبة لأدوات HEX ذات الرأس الكروي، يمكن التحكم في دقة طحن الزاوية R ضمن 0.003 – 0.005 مممما يساعد على ضمان دقة أفضل في تحديد المحيط وجودة سطح أكثر اتساقًا.

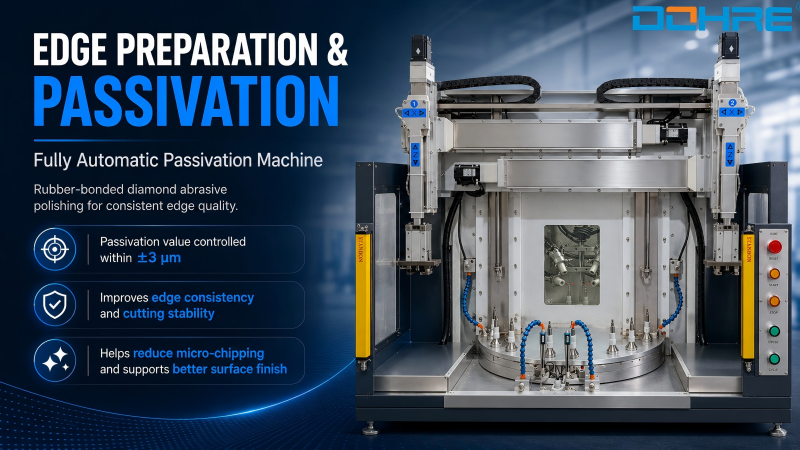

تُعالج حواف القطع بواسطة آلة تخميل أوتوماتيكية بالكامل باستخدام تلميع ماسي كاشط مرتبط بالمطاط. تساعد هذه العملية على ضمان جودة حواف متسقة في جميع الأدوات، مع التحكم في قيمة التخميل ضمن ± 3 ميكرومتر.
بالنسبة لتصنيع الفولاذ المقوى، فإن تحضير الحواف المتسق أمر بالغ الأهمية لأن جودة الحواف غير المستقرة يمكن أن تؤدي إلى التكسر الدقيق، وضعف تشطيب السطح، وتقصير عمر الأداة.

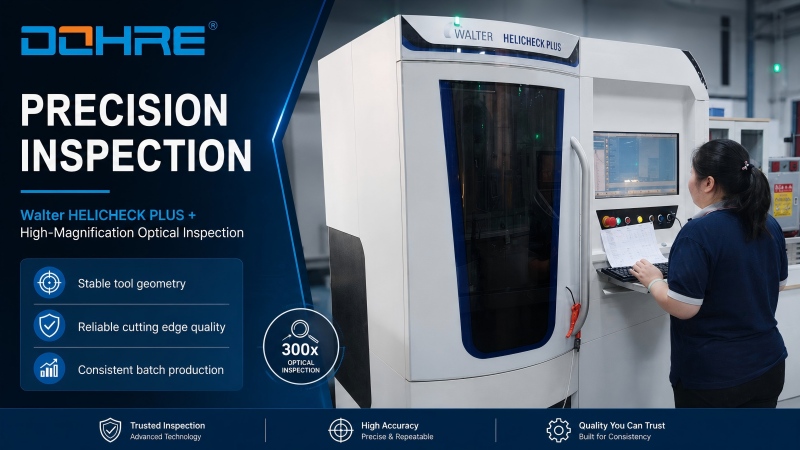

يتم فحص شكل الأداة ودقة زاوية القطع وجودة حافة القطع باستخدام معدات قياس دقيقة، بما في ذلك والتر هيليتشيك بلس والفحص البصري عالي التكبير. وهذا يساعد على ضمان هندسة ثابتة، وجودة حواف موثوقة، وإنتاج دفعات متسق.

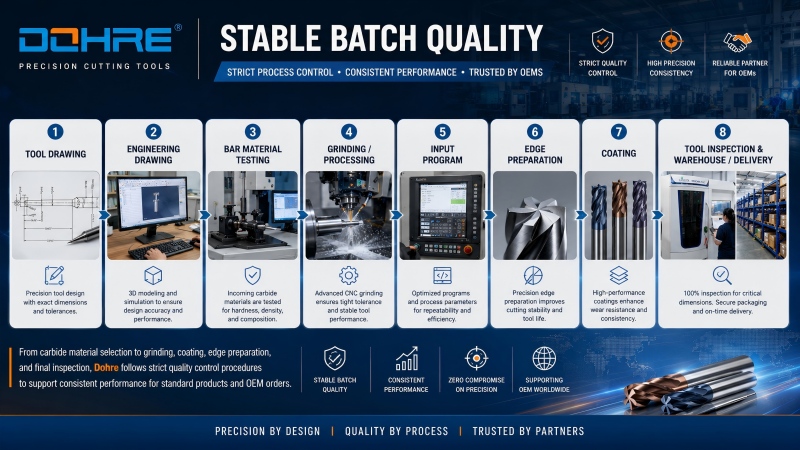

بدءًا من اختيار مواد الكربيد وحتى الطحن والطلاء وإعداد الحواف والفحص النهائي، تتبع شركة دوهر إجراءات صارمة لمراقبة الجودة لدعم الأداء المتسق للمنتجات القياسية وطلبات مصنعي المعدات الأصلية.
تُستخدم قاطعة الطحن الكروية سداسية الشكل بشكل أساسي في تشكيل الفولاذ المقوى من HRC60 إلى HRC68. وهي مناسبة للطحن ثلاثي الأبعاد، وتشكيل الأسطح المنحنية، وتشطيب تجاويف القوالب، والتشطيب الدقيق لمكونات القوالب عالية الصلابة.
تم تصميمه للفولاذ المقوى ومواد القوالب عالية الصلابة مثل H13 و 718H و NAK80 و S136 وفولاذ القوالب المماثل ضمن نطاق HRC60–68 الموصى به.
تُعدّ قاطعة القطع ذات الرأس الكروي مناسبة للأسطح ثلاثية الأبعاد، والملامح المنحنية، وتجاويف القوالب. فهي تُساعد على إنشاء انتقالات سطحية أكثر سلاسة وجودة تشطيب أفضل مقارنةً بقواطع القطع ذات الرأس المربع في عمليات تشكيل الأشكال المعقدة.
تساعد عملية الطحن الدقيق بزاوية R على تحسين دقة تحديد المحيط وتجانس السطح أثناء تشطيب القوالب. يمكن لأدوات HEX ذات الرأس الكروي تحقيق دقة طحن بزاوية R ضمن 0.003 – 0.005 مم.
استخدم زاوية ميل سالبة من 0° إلى -5° يساعد ذلك على تقوية حافة القطع وتقليل التكسر الدقيق. وهذا أمر بالغ الأهمية في عمليات تشغيل الفولاذ عالي الصلابة، حيث تُعد متانة الحافة أمرًا حاسمًا.
نعم. يمكن لشركة Dohre توفير قواطع كروية سداسية الشكل مخصصة بناءً على القطر، وطول الشفرات، والطول الإجمالي، وحجم R، وحجم الساق، والطلاء، ومتطلبات الهندسة الخاصة.
هل تحتاج إلى قاطع تفريز كروي الطرف لتشغيل الفولاذ المقوى؟
اتصل بشركة Dohre لاختيار قواطع الطحن السداسية، والتخصيص حسب الطلب، ودعم عروض الأسعار لتطبيقات HRC60–68.
