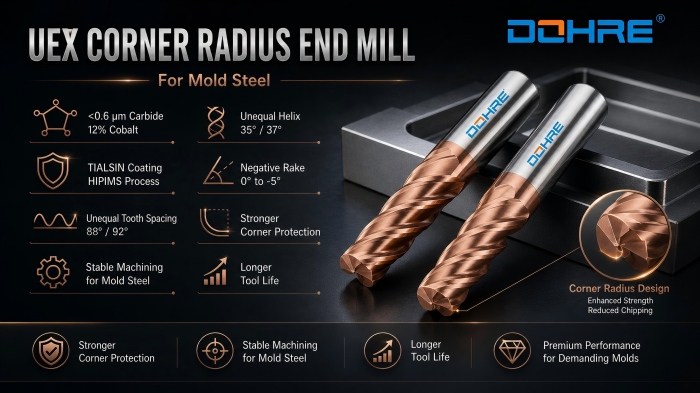

• Carburo submicrométrico ultrafino (<0.6 μm, 12 % Co)
• Recubrimiento TIALSIN con tecnología HIPIMS
• Ángulo de hélice desigual: 35° / 37°
• Ángulo desigual de los dientes terminales: 88° / 92°
• Diseño de inclinación negativa: de 0° a -5°
• Diseñado para el mecanizado de acero para moldes hasta HRC60
La fresa de extremo de radio de esquina de la serie UEX está especialmente diseñada para el mecanizado de acero para moldes. hasta HRC60Es especialmente adecuado para cavidades de moldes, paredes laterales, transiciones de esquinas y aplicaciones de semiacabado a acabado donde la resistencia de los bordes, la estabilidad del mecanizado y la uniformidad de la superficie son importantes.
En comparación con las fresas de extremo cuadrado, la geometría del radio de la esquina ayuda a mejorar la resistencia del filo y a reducir el astillamiento durante el mecanizado. En comparación con las fresas de punta esférica, es más adecuada para el mecanizado estable de paredes laterales, zonas de hombro y superficies de transición donde se requiere precisión y una larga vida útil de la herramienta.
Gracias a su sustrato de carburo ultrafino, su avanzado recubrimiento TIALSIN y su geometría antivibración optimizada, esta herramienta ayuda a conseguir un corte más suave, una mejor protección de las esquinas y una vida útil más fiable en el mecanizado de acero para moldes.
La fresa de extremo de radio de esquina UEX utiliza carburo submicrónico ultrafino. por debajo de 0.6 μm con un 12 % de contenido de cobaltoEste material proporciona una combinación equilibrada de dureza, tenacidad y resistencia al desgaste, lo que lo hace adecuado para el mecanizado estable de materiales de acero para moldes.
La herramienta está recubierta con TIALSIN utilizando un proceso mejorado con HIPIMSEste recubrimiento ayuda a mejorar la resistencia al calor, la resistencia al desgaste y la adherencia del recubrimiento, lo cual es especialmente importante en el mecanizado de acero para moldes, donde las temperaturas y las cargas de corte pueden ser elevadas.
Los dientes terminales adoptan un diseño de división desigual de 88 ° / ° 92Esto ayuda a reducir las vibraciones y a mejorar la estabilidad del mecanizado. De esta forma, se consigue una mejor calidad superficial y un rendimiento de corte más fiable durante el semiacabado y el acabado.
La herramienta también utiliza un diseño de ángulo de hélice desigual de 35 ° / ° 37 para suprimir las vibraciones y mejorar la evacuación de virutas. Esto resulta especialmente útil en el mecanizado de cavidades, el fresado lateral y el mecanizado de transiciones de esquinas, donde las vibraciones pueden afectar tanto la calidad del acabado como la vida útil de la herramienta.
Su diseño de inclinación negativa, controlado dentro de un Rango de 0° a -5°Esto ayuda a mejorar la resistencia de los bordes y la resistencia al agrietamiento, manteniendo un rendimiento de corte estable. Esta geometría es especialmente adecuada para el mecanizado de acero para moldes, donde se requiere rigidez y precisión.
La estructura con radio en las esquinas ayuda a distribuir la carga de corte de manera más uniforme y mejora la durabilidad del filo. Esto convierte a la herramienta en una opción práctica para operaciones de semiacabado y acabado donde se requiere una mejor protección de las esquinas y una mayor vida útil.

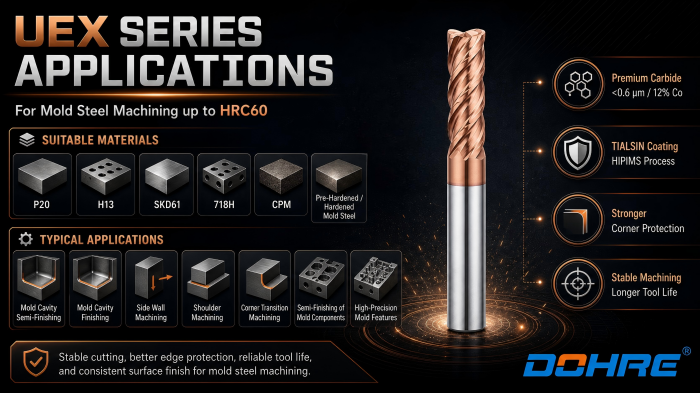

La fresa de extremo de radio de esquina UEX de 4 filos está especialmente desarrollada para el mecanizado de acero para moldes de hasta HRC60. Es adecuada para una amplia gama de aceros para moldes y matrices comúnmente utilizados en la fabricación de herramientas y moldes, incluyendo:
•Acero para moldes pretemplado P20
•Acero para moldes H13
•Acero para moldes SKD61
•Acero para moldes pretemplado 718H
•Acero para moldes y matrices CPM
•Otros aceros para moldes pretemplados o templados dentro del rango de dureza recomendado.
Esta herramienta es especialmente adecuada para las siguientes aplicaciones de mecanizado:

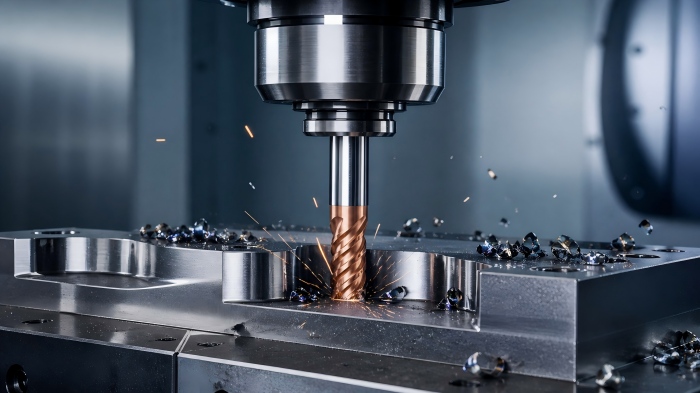

•Semiacabado de la cavidad del molde
•Acabado de la cavidad del molde
•Mecanizado de la pared lateral
•mecanizado de hombros
•Mecanizado de transición de esquina
•Semiacabado de componentes de moldes
•Acabado de elementos de moldes de alta precisión
Para el mecanizado de acero para moldes, los clientes suelen necesitar un corte estable, una mejor protección del filo, una vida útil fiable de la herramienta y un acabado superficial uniforme. Las fresas de radio de esquina de la serie UEX se han desarrollado para satisfacer estos requisitos mediante un sustrato de carburo optimizado, un recubrimiento avanzado y una geometría antivibratoria.
Si la tarea de mecanizado se centra en las características de la cavidad, las paredes laterales, las superficies de transición y las áreas donde se requiere un filo de corte más resistente, esta fresa de extremo con radio de esquina es una opción práctica y fiable.
En Dohre CNC, prestamos especial atención a la preparación de los bordes, la consistencia dimensional y los estándares de inspección en las aplicaciones de mecanizado de acero para moldes. Las fresas de la serie UEX se fabrican bajo un estricto control para garantizar un rendimiento de corte estable, una calidad de borde uniforme y una precisión de lote fiable.
Utilizamos un proceso de pasivación por chorro de arena fluida para reducir significativamente las rebabas en el filo de corte y mejorar el acabado superficial de las piezas mecanizadas. Esto permite que la herramienta logre un rendimiento de corte más estable en aplicaciones de semiacabado y acabado de acero para moldes.
Los filos de corte se tratan mediante una máquina de pasivación totalmente automática con pulido abrasivo de diamante con aglutinante de caucho. Este proceso ayuda a garantizar la uniformidad del filo en todas las herramientas, y el valor de pasivación puede ser controlado dentro de ±3 μm.

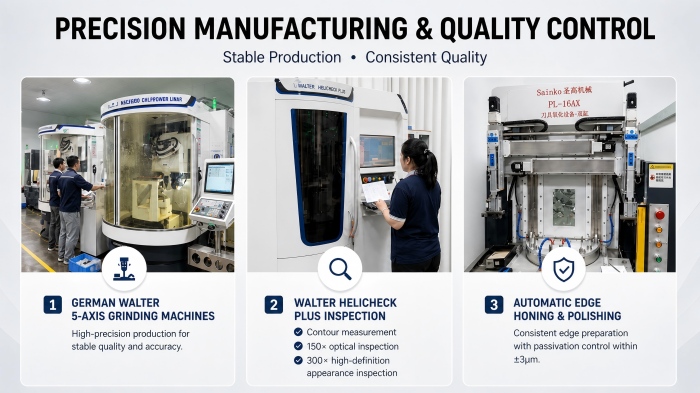

La medición del perfil se realiza utilizando Equipo alemán Walter HELICHECK PLUS, Juntos con Inspección óptica de 150× e inspección de apariencia de alta definición de 300×.Esto ayuda a garantizar una geometría de herramienta estable, una calidad de filo fiable y una producción por lotes uniforme.
Para las herramientas de radio de esquina, la precisión del radio puede ser controlado dentro de 3 μmEsto ayuda a garantizar un mecanizado de transición suave y resultados de mecanizado uniformes en aplicaciones de cavidades de moldes.
Las fresas de la serie UEX se producen en Rectificadoras de alta precisión de 5 ejes de la marca alemana WalterEsto ayuda a mantener el filo de corte y la precisión dimensional, lo que hace que el corte sea más suave y estable en el mecanizado de acero para moldes.
P1: ¿Para qué materiales es adecuada esta fresa de radio de esquina UEX?
Está especialmente desarrollado para el mecanizado de acero para moldes con una dureza de hasta HRC60, incluyendo aceros comunes para moldes y matrices como P20, H13, SKD61, 718H y acero para moldes CPM.
P2: ¿Cuál es la principal ventaja de una fresa de extremo con radio de esquina?
Una fresa con radio en las esquinas ofrece una mayor protección del filo que una fresa de extremo cuadrado. Esto ayuda a reducir el astillado, prolonga la vida útil de la herramienta y mantiene un rendimiento de corte más estable en el mecanizado de acero para moldes.
P3: ¿Esta herramienta es adecuada para el mecanizado de cavidades de moldes?
Sí. Es especialmente adecuada para el semiacabado y acabado de cavidades de moldes, el mecanizado de paredes laterales y el mecanizado de transiciones de esquinas, donde se requiere un corte estable y una buena uniformidad de la superficie.
P4: ¿Por qué elegir una fresa de extremo con radio de esquina en lugar de una fresa de extremo cuadrado?
Una fresa con extremo de radio en la esquina ofrece una mayor resistencia del borde y una mejor distribución de la carga, lo que ayuda a reducir los daños en el borde y a mejorar la estabilidad en aplicaciones exigentes con acero para moldes.
P5: ¿Puede Dohre CNC proporcionar fresas de extremo con radio de esquina UEX personalizadas?
Sí. Dohre CNC puede proporcionar soluciones personalizadas basadas en el diámetro de la herramienta, el tamaño del radio de la esquina, la longitud de corte, la longitud total y otros requisitos geométricos para diferentes aplicaciones de acero para moldes.
¿Busca personalización OEM o soporte técnico para el mecanizado de acero para moldes?
Póngase en contacto con nosotros para solicitar un presupuesto u obtener datos de corte recomendados para fresas de radio de esquina UEX.
