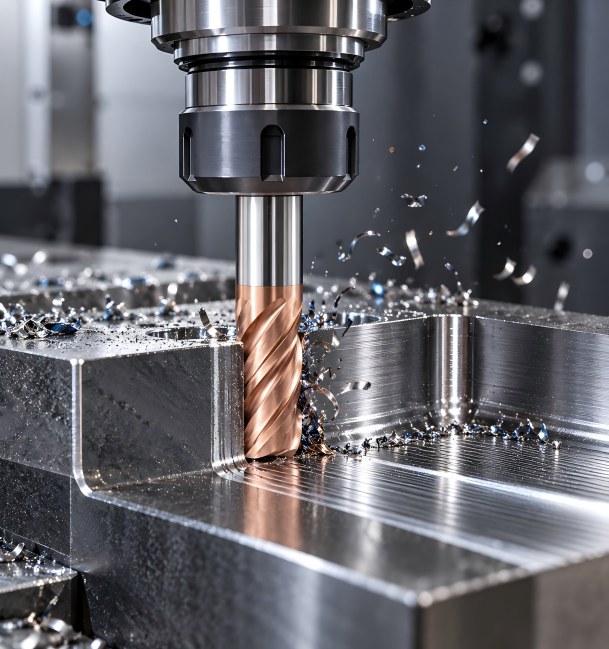

Dao phay ngón dòng Dohre UEX được thiết kế để gia công thép khuôn và thép dập có độ cứng lên đến HRC60, bao gồm các vật liệu như H13, SKD61, P20, 718H, S136, thép bột CPM và các vật liệu khuôn đã được tôi cứng hoặc làm cứng trước khác.
Gia công thép khuôn đòi hỏi hiệu suất cắt ổn định, khả năng chống mài mòn cao, kiểm soát rung động và chất lượng bề mặt đáng tin cậy, đặc biệt là trong gia công khoang, hoàn thiện thành bên, phay vai, hoàn thiện đường viền và các thao tác bán tinh. Dao phay ngón carbide dòng UEX được phát triển với carbide siêu mịn, lớp phủ TIALSIN hiệu suất cao và hình dạng chống rung để hỗ trợ tuổi thọ dụng cụ dài hơn, cắt mượt hơn và độ chính xác gia công nhất quán hơn.
Dòng sản phẩm này bao gồm các loại dao phay đầu vuông, dao phay đầu cầu và dao phay đầu bo tròn góc, đáp ứng các nhu cầu gia công thép khuôn khác nhau. Dohre cũng hỗ trợ các kích thước tiêu chuẩn, hình dạng dụng cụ tùy chỉnh, sản xuất OEM và cung cấp hàng loạt ổn định cho các nhà sản xuất khuôn mẫu, nhà sản xuất khuôn dập, nhà máy gia công chính xác và xưởng sản xuất CNC.
Thép khuôn là gì và tại sao cần có dao phay đầu đặc biệt
Thép làm khuôn như P20, H13 và S136 có độ cứng và độ dẻo dai cao, khiến việc gia công bằng các dụng cụ tiêu chuẩn trở nên khó khăn. Để đạt được kích thước chính xác và bề mặt hoàn thiện nhẵn mịn, cần sử dụng các mũi phay carbide chuyên dụng cho thép làm khuôn . Các dụng cụ này được tối ưu hóa cho các vật liệu có độ cứng cao (lên đến 60 HRC) và duy trì khả năng chống mài mòn tuyệt vời trong điều kiện cắt liên tục.
Vật liệu thép khuôn phù hợp
Dao phay ngón UEX phù hợp với nhiều loại thép làm khuôn và khuôn dập thường được sử dụng trong sản xuất khuôn mẫu và dụng cụ chính xác.
| Vật liệu thép khuôn | Ứng dụng tiêu biểu |
|---|
| Thép khuôn P20 | Khuôn đã được tôi cứng trước, khuôn ép nhựa, các bộ phận khuôn nói chung |
| Thép khuôn H13 | Khuôn dập chịu nhiệt, khuôn đúc áp lực, các bộ phận khuôn chịu tải trọng cao |
| Thép khuôn S136 | Thép không gỉ làm khuôn, khoang khuôn chính xác, ứng dụng cho bề mặt hoàn thiện cao. |
| Thép khuôn SKD61 | Thép làm khuôn chịu nhiệt, các bộ phận khuôn đúc và rèn. |
| Thép khuôn 718H | Thép khuôn nhựa đã được tôi cứng trước, các bộ phận khuôn lớn |
| Thép khuôn mẫu CPM | Các bộ phận khuôn có độ mài mòn cao và các ứng dụng gia công khó khăn |
Đối với vật liệu thép làm khuôn có độ cứng cao hơn hoặc điều kiện gia công đặc biệt, hình dạng dụng cụ, lớp phủ và thông số cắt cần được lựa chọn theo ứng dụng thực tế.
Các loại dụng cụ UEX dùng để gia công thép khuôn
Các công đoạn gia công thép khuôn khác nhau đòi hỏi các hình dạng dao phay khác nhau. Dòng UEX cung cấp nhiều loại dụng cụ để đáp ứng các nhu cầu cắt khác nhau.
| Loại công cụ UEX | tốt nhất cho | Các ứng dụng tiêu biểu |
|---|
| Dao phay đầu vuông UEX dùng cho thép làm khuôn | Các bề mặt phẳng, rãnh, thành bên, vai | Gia công rãnh, phay cạnh, gia công mặt bậc, gia công vai |
| Dao phay cầu UEX dùng cho thép làm khuôn | Các bề mặt 3D và hình dạng cong | Hoàn thiện khoang khuôn, gia công bề mặt cong, hoàn thiện đường viền |
| Dao phay đầu góc bo tròn UEX dùng cho thép làm khuôn | Khả năng bảo vệ cạnh tốt hơn và độ ổn định cao hơn | Gia công bán thành phẩm, gia công thành bên, gia công góc nối |
Đối với các bề mặt phẳng và rãnh, dao phay đầu vuông UEX thường là lựa chọn hàng đầu. Đối với gia công đường viền 3D và hoàn thiện hốc, dao phay đầu cầu UEX mang lại sự chuyển tiếp bề mặt mượt mà hơn. Đối với các vách bên, vai và các ứng dụng cần giảm thiểu sứt mẻ cạnh, dao phay đầu góc bo tròn UEX cung cấp khả năng bảo vệ cạnh tốt hơn và tuổi thọ dụng cụ dài hơn.
Đặc điểm của dao phay đầu bằng thép khuôn UEX
Dao phay ngón dòng UEX được phát triển để gia công ổn định thép khuôn và các vật liệu khó gia công có độ cứng lên đến HRC60. Dòng sản phẩm này kết hợp vật liệu cacbua siêu mịn, lớp phủ TIALSIN hiệu suất cao và hình dạng chống rung để hỗ trợ tuổi thọ dụng cụ tốt hơn, cắt mượt hơn và chất lượng bề mặt đồng nhất hơn.
Vật liệu cacbua siêu mịn
Dao phay ngón UEX sử dụng cacbua siêu mịn có kích thước hạt dưới 0.6 μm với hàm lượng coban 12% . Vật liệu này mang lại sự kết hợp cân bằng giữa độ cứng, độ dẻo dai và khả năng chống mài mòn, giúp dụng cụ duy trì hiệu suất cắt ổn định trong gia công thép khuôn.
Lớp phủ TIALSIN với công nghệ HIPIMS
Dụng cụ được phủ lớp TIALSIN , có khả năng chịu nhiệt lên đến 1200°C và chống oxy hóa mạnh. Quy trình phủ lớp tăng cường HIPIMS với cải tiến nguyên tố X đặc biệt giúp tăng độ ổn định của lớp phủ ở nhiệt độ cao, giảm ma sát, cải thiện khả năng chống va đập và chống lan truyền vết nứt.
Hình học chống rung
Các răng cuối cùng có thiết kế phân chia không đều 88° / 92° , trong khi các cạnh cắt ngoại vi sử dụng góc xoắn không đều 35° / 37° . Kết hợp với góc thoát phôi từ 0° đến -5° , hình dạng này giúp giảm rung động, cải thiện chất lượng bề mặt và hỗ trợ gia công ổn định hơn.
Thích hợp cho thép làm khuôn có độ cứng lên đến HRC60.
Dao phay ngón dòng UEX chủ yếu thích hợp cho thép khuôn và các vật liệu khó gia công trong phạm vi HRC60 , bao gồm H13, SKD61, thép bột CPM, 718H và các loại thép khuôn đã tôi cứng hoặc đã tôi cứng trước đó tương tự.
