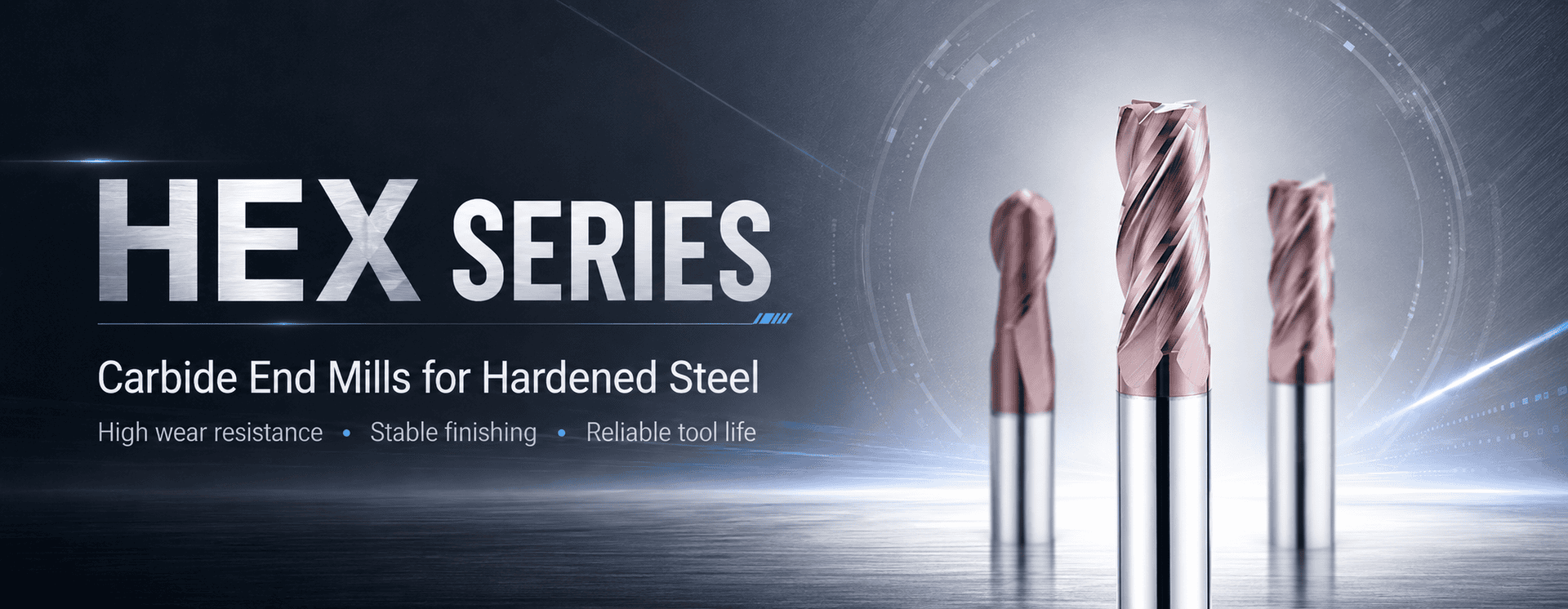

Серія HEX – це серія твердосплавних кінцевих фрез Dohre, розроблених для обробки загартованої сталі. HRC60 до HRC68Ці інструменти призначені для обробки високотвердих сталей для форм і штампів, де міцність кромки, зносостійкість, стабільність різання та якість поверхні є критично важливими.
У серію входять квадратні кінцеві фрези, кульові кінцеві фрези та кінцеві фрези з радіусним різанням кута для різних потреб обробки, включаючи бічне фрезерування, обробку плечей, 3D-контурну обробку, обробку порожнин прес-форм та обробку профілю.
Для загартованих формованих сталей, таких як H13, 718H, NAK80, S136, та аналогічних високотвердих матеріалів, кінцеві фрези серії HEX допомагають досягти стабільної продуктивності різання, надійного терміну служби інструменту та стабільної якості обробки.
Лінійка продуктів серії HEX
| Тип інструменту | Best For | Типові області застосування |
|---|
| Шестигранна квадратна кінцева фреза для загартованої сталі HRC60–68 | Плоскі поверхні, пази, бічні стінки, плечі | Бічне фрезерування, обробка уступів, обробка плоских поверхонь, обробка контурних боків |
| Шестигранна кульова кінцева фреза для загартованої сталі HRC60–68 | 3D-контури, криволінійні поверхні, порожнини прес-форм | Оздоблення порожнин прес-форми, обробка криволінійних поверхонь, обробка складних профілів |
| Кінцева фреза HEX з шестигранним радіусом для загартованої сталі HRC60–68 | Міцніший захист кромок та стабільна обробка бічних стінок | Чистка плечей, ступінчаста обробка, обробка профілю, обробка порожнин |
Основні характеристики торцевих фрез HEX із загартованої сталі
1. Ультратонкий твердий сплав для обробки HRC60–68
Кінцеві фрези серії HEX виготовлені з надтонкого карбіду з Розмір зерна 0.4 мкм та 9% вміст кобальтуЦя карбідна підкладка забезпечує високу твердість, чудову зносостійкість та достатню в'язкість для обробки високотвердої сталі.
Це допомагає інструменту підтримувати міцність леза та стабільність різання під час оброблення загартованих сталевих матеріалів, де звичайні твердосплавні кінцеві фрези можуть швидко зношуватися або страждати від мікросколів.
2. Високозносостійке покриття DR3
Використання інструментів серії HEX Високозносостійке покриття DR3, розроблений для високотемпературних та високонавантажених умов обробки. Покриття забезпечує термостійкість до 1300 °C, що допомагає покращити стійкість до окислення, зменшити тертя та подовжити термін служби інструменту під час безперервного різання загартованої сталі.
Для обробки сталі HRC60–68 поширеними проблемами є нагрівання різання та знос інструменту. Покриття DR3 допомагає підтримувати стабільну продуктивність у складних умовах різання.
3. Посилена геометрія для різання загартованої сталі
Кінцеві фрези серії HEX мають посилену геометрію для обробки високої твердості. Конструкція зосереджена на жорсткості, міцності кромки та стабільному різальному зачепленні.
Основні переваги геометрії включають:
Конструкція великого сердечника для більшої жорсткості
Конструкція з негативним кутом переднього краю для міцнішої підтримки кромки
Оптимізований кут нахилу спіралі для плавнішого різання
Стабільна геометрія рифлю для кращої стійкості до вібрацій
Варіанти інструментів для плоских поверхонь, 3D-контурів, плечей, бічних стінок та порожнин прес-форм
4. Розроблено для прецизійної обробки прес-форм
Серія HEX особливо підходить для чистової та напівчистової обробки загартованих компонентів прес-форм. Інструменти використовуються у високоточних прес-формах та штампах, де важливі точність розмірів, однорідність поверхні та термін служби інструменту.
Як вибрати правильну шестигранну кінцеву фрезу
Вибір правильної геометрії інструменту важливий під час обробки загартованої сталі. Різні типи шестигранних інструментів призначені для різних завдань обробки.
| Геометрія інструменту | Рекомендоване використання | Чому це вибрати? |
|---|
| Квадратна кінцева фреза | Пази, плоскі поверхні, бічні стінки, плечі | Гостра геометрія кутів для чистих рівних поверхонь та точних контурів стін |
| Кульова торцева фреза | 3D-контури, криволінійні поверхні, порожнини прес-форм | Геометрія сферичного носа забезпечує плавні переходи між поверхнями та складну контурну обробку |
| Кінцева фреза з кутовим радіусом | Чистова обробка бічних стінок, обробка плечей, ступінчаста обробка | Радіус кута допомагає зменшити викришування крайок та підвищити термін служби інструменту при обробці загартованої сталі |
Для плоских поверхонь та бічних стінок оберіть Квадратна торцева фреза HEX.
Для 3D-поверхонь та порожнин форм виберіть Шестигранна кульова кінцева фреза.
Для узбіч, сходинок та ділянок, де потрібен міцніший захист країв, оберіть Кінцева фреза HEX з радіусом по куту.
Відповідні матеріали та застосування
Кінцеві фрези серії HEX підходять для обробки загартованої сталі з HRC60 до HRC68в тому числі:
H13
718H
NAK80
S136
Загартована ливарна сталь
Загартована штампована сталь
Інші високотверді матеріали для прес-форм та штампів у межах рекомендованого діапазону
Типові програми включають:
Оздоблення загартованою сталлю
Оздоблення порожнини форми
3D-обробка поверхонь
Оздоблення бічних стін
Обробка плеча
Ступінчаста обробка
Оздоблення профілю після чорнової обробки
Виготовлення прецизійних прес-форм та штампів
Інструменти серії HEX в основному використовуються для напівчистової та чистової обробки, де потрібні стабільне різання, міцна опора кромки та стабільна якість поверхні.
