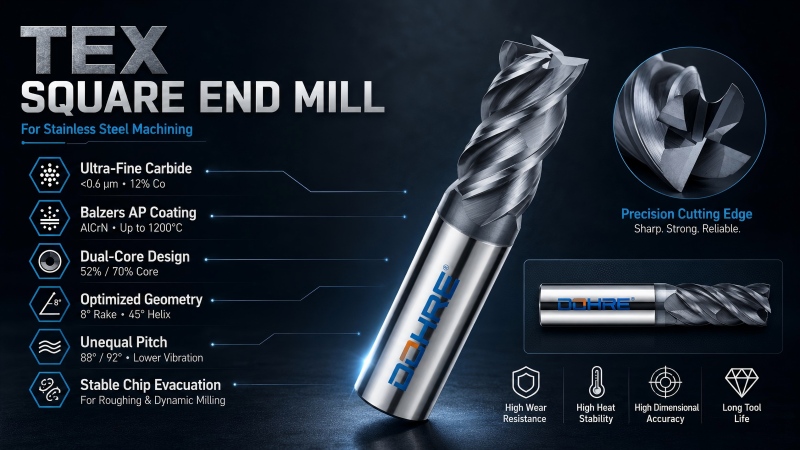

• Węglik o bardzo drobnym ziarnie (<0.6 μm, 12% Co)
• Powłoka Balzers AP (AlCrN), do 1200°C
• Konstrukcja dwurdzeniowa (52%/70%) zapewniająca wydajną ewakuację chipa
• Kąt natarcia 8°, linia śrubowa 45°
• Flety o nierównej wysokości dźwięku (88° / 92°) do tłumienia drgań
• Przeznaczony do dynamicznego frezowania i obróbki zgrubnej stali nierdzewnej
Frez walcowo-czołowy TEX został opracowany specjalnie do obróbki stali nierdzewnej, w szczególności zastosowania w zakresie frezowania dynamicznego, obróbki zgrubnej i półwykańczającej. Dzięki zoptymalizowanej geometrii rdzenia i zaawansowana powłoka AlCrN, zapewnia stabilne odprowadzanie wiórów, mniejsze wibracje i niezawodną stabilność termiczną podczas cięcia stali nierdzewnej.
W porównaniu z frezami trzpieniowymi ogólnego przeznaczenia, narzędzia serii TEX zostały zaprojektowane tak, aby sprostać oporom skrawania, koncentracji ciepła i ryzyku tworzenia się narostów na krawędzi, powszechnie występującym podczas obróbki stali nierdzewnej. Dzięki temu lepiej nadają się do stabilnego skrawania podczas frezowania rowków, frezowania bocznego i obróbki kieszeni.
Aby uzyskać szersze porównanie geometrii frezów stosowanych w obróbce stali nierdzewnej, zapoznaj się z naszym przewodnikiem rodzaje frezów trzpieniowych ze stali nierdzewnej i jak wybrać odpowiedni.

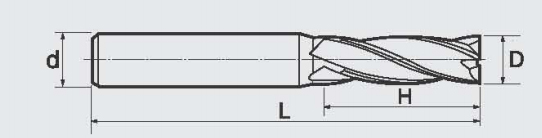

Poniższa tabela zawiera standardowe rozmiary frezów walcowo-czołowych serii Dohre TEX do obróbki stali nierdzewnej. Dostępne są również niestandardowe rozmiary i geometrie, dostosowane do wymagań konkretnego zastosowania.
Przegląd standardowych rozmiarów
| Pozycja | Zakres / Notatki |
|---|---|
| Zakres średnic | 1.0 mm - 25.0 mm |
| Typowe rozmiary | Ř6 mm, Ř8 mm, Ř10 mm, Ř12 mm |
| Typowe zastosowanie | Frezowanie dynamiczne, obróbka zgrubna, półwykańczająca |
| Usługa niestandardowa | Średnica, długość rowka, długość całkowita, rozmiar trzonka |
Frez TEX z kwadratowym końcem wykorzystuje węglik spiekany o bardzo drobnych ziarnach poniżej 0.6 μm w 12% zawartości kobaltuMateriał ten zapewnia zrównoważone połączenie twardości, wytrzymałości i odporności na zużycie, dzięki czemu narzędzie zachowuje stabilną wydajność podczas obróbki stali nierdzewnej.
Frez wykorzystuje Powłoka Balzers AP oparte na Technologia AlCrN, z odpornością na ciepło do 1200 ° CPowłoka charakteryzuje się dużą twardością, odpornością na utlenianie i zużycie, dzięki czemu jest niezawodna w warunkach cięcia stali nierdzewnej w wysokich temperaturach.
Narzędzie wykorzystuje konstrukcję dwurdzeniową, przy czym pierwszy rdzeń jest otwarty 52% i drugi rdzeń do 70%, w połączeniu z Kąt nachylenia 8° oraz Kąt linii śrubowej 45°Mniejszy przedni rdzeń pomaga w lepszym odprowadzaniu wiórów podczas obróbki zgrubnej, skuteczniej odprowadza ciepło skrawania i zmniejsza ryzyko powstawania narostów na krawędzi.
Nierówna konstrukcja skoku 88 ° / 92 ° Skutecznie tłumi drgania skrawania i poprawia stabilność obróbki. Dzięki temu narzędzie jest szczególnie odpowiednie do obróbka zgrubna oraz frezowanie dynamiczne, pomagając jednocześnie uzyskać płynniejsze cięcie i bardziej spójne wyniki obróbki.
Aby uzyskać szerszy przegląd priorytetów wyboru narzędzi, możesz również przeczytać nasz przewodnik po najlepsze frezy trzpieniowe do stali nierdzewnej.
Frezy trzpieniowe TEX nadają się do szerokiej gamy zastosowań w obróbce stali nierdzewnej, szczególnie tam, gdzie istotna jest stabilność skrawania, odprowadzanie wiórów i wytrzymałość krawędzi. Typowe zastosowania obejmują:
• Frezowanie dynamiczne
• Dłutowanie
• Frezowanie boczne
• Obróbka kieszeni
• Obróbka zgrubna części ze stali nierdzewnej
• Półwykończenie profili i ramion
Nadają się do powszechnie stosowanych gatunków stali nierdzewnej, takich jak: 201, 304, 316i podobnych materiałów nierdzewnych stosowanych w zastosowaniach przemysłowych i precyzyjnych.
Zalecany przewodnik po aplikacjach
| Zadanie obróbkowe | Dlaczego frezy TEX pasują do kwadratowego czopu |
|---|---|
| Frezowanie dynamiczne | Lepsze odprowadzanie wiórów i mniejsze opory skrawania |
| Dłutowanie | Mocne wsparcie krawędzi i zwiększona sztywność |
| Obróbka kieszeni | Stabilne cięcie z mniejszym narostem na krawędzi |
| Zgrubna | Dobre odprowadzanie ciepła i duża odporność na zużycie |
| Półwykończenie | Bardziej spójna jakość powierzchni i stabilna żywotność narzędzia |
Porównanie aplikacji

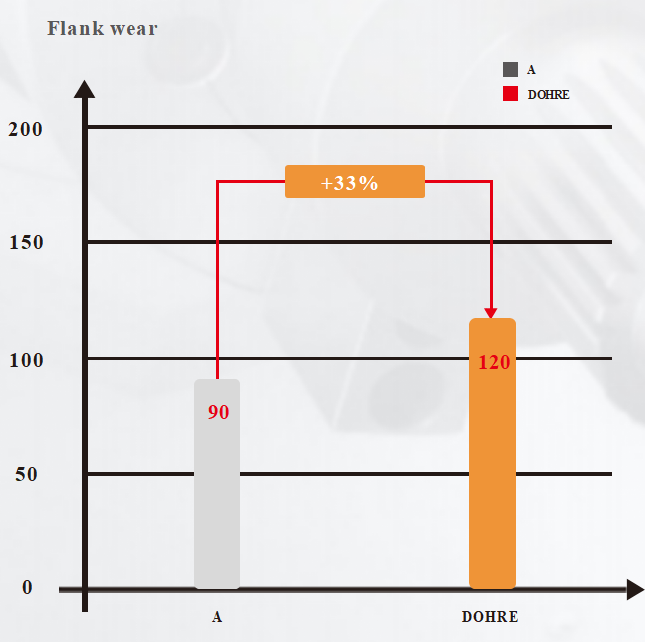

 | Prop specification: 4F-D6X15XD6X50L Materiał przetworzony: sus316 Warunki testu: frezowanie powierzchni czołowej ·Prędkość cięcia = 94 m/min ·Prędkość posuwu = 0.15 mm/z ·Głębokość cięcia = 6 mm ·Szerokość cięcia = 0.6 mm ·Metoda chłodzenia = Chłodzenie olejowe Wynik testu ·Po 4 godzinach obróbki szerokość powierzchni ściernej tylnej krawędzi tnącej naszej firmy wynosi 0.071, podczas gdy szerokość powierzchni ściernej tylnej krawędzi tnącej firmy A wynosi 0.1 |
Firma Dohre CNC przywiązuje szczególną wagę do przygotowania krawędzi, spójności wymiarowej i standardów kontroli w zastosowaniach obróbki stali nierdzewnej. Frezy trzpieniowe serii TEX są produkowane pod ścisłą kontrolą, aby zapewnić stabilną wydajność skrawania, spójną jakość krawędzi i niezawodną dokładność partii.

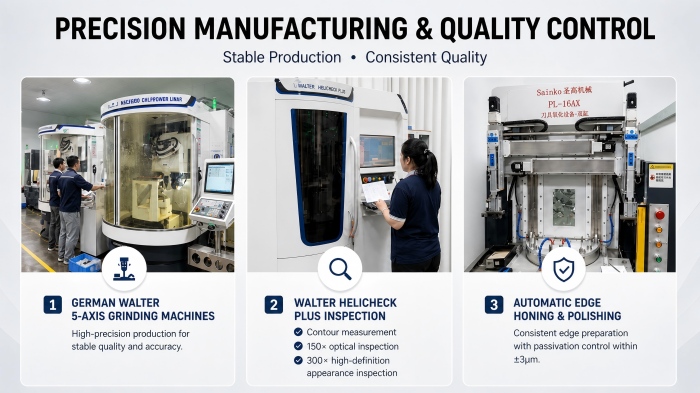

Używamy a proces piaskowania płynnego Aby zredukować zadziory na krawędzi skrawającej i poprawić końcową jakość powierzchni obrabianych elementów. Pomaga to narzędziu osiągnąć bardziej stabilną wydajność skrawania w zastosowaniach związanych z półwykańczaniem stali nierdzewnej.
Krawędzie skrawające są poddawane w pełni automatycznej pasywacji za pomocą polerowania diamentowym ścierniwem gumowym. Proces ten pomaga zachować spójność krawędzi wszystkich narzędzi, a wartość pasywacji może być… kontrolowane w zakresie ±3 μm.
Pomiar profilu przeprowadza się za pomocą Niemiecki sprzęt Walter HELICHECK PLUS, razem z Inspekcja optyczna 150× i inspekcja wyglądu o wysokiej rozdzielczości 300×Pomaga to zapewnić stabilną geometrię narzędzia, niezawodną jakość krawędzi skrawającej i powtarzalną produkcję seryjną.
Frezy trzpieniowe serii TEX produkowane są na Niemieckie 5-osiowe szlifierki wysokoprecyzyjne firmy Walter. Pomaga to zachować ostrość krawędzi skrawającej i dokładność wymiarową, dzięki czemu cięcie jest płynniejsze i bardziej stabilne podczas obróbki stali nierdzewnej.
P1: Do obróbki jakich materiałów nadaje się ten frez trzpieniowy TEX?
Został on opracowany specjalnie do obróbki stali nierdzewnej, w tym popularnych gatunków, takich jak 201, 304, 316 i podobnych materiałów ze stali nierdzewnej.
P2: Do jakich operacji obróbkowych nadaje się to narzędzie?
Szczególnie nadaje się do frezowania dynamicznego, rowkowania, frezowania bocznego, obróbki kieszeni, obróbki zgrubnej i półwykańczającej w zastosowaniach ze stali nierdzewnej.
P3: Dlaczego konstrukcja dwurdzeniowa jest ważna?
Dwurdzeniowa konstrukcja poprawia odprowadzanie wiórów i rozpraszanie ciepła, zmniejszając ryzyko tworzenia się osadów na krawędzi i zapewniając stabilniejszą wydajność cięcia.
P4: Czy Dohre CNC może dostarczyć niestandardowe frezy kwadratowe?
Tak. Dohre CNC może dostarczyć rozwiązania dostosowane do indywidualnych potrzeb, uwzględniając średnicę narzędzia, długość ostrza, długość całkowitą, powłokę i inne wymagania geometryczne.
P5: Czy są dostępne różne ilości fletów?
Tak. Narzędzia serii TEX mogą być dostarczane z różnymi konfiguracjami rowków wiórowych w zależności od wymagań obróbki stali nierdzewnej.
Potrzebujesz odpowiedniego frezu kwadratowego do obróbki stali nierdzewnej?
Skontaktuj się z nami w celu doboru narzędzi, dostosowania OEM i uzyskania wsparcia w zakresie wyceny frezów walcowo-czołowych TEX.
